SOLINK – Le capteur Pour pompes a chaleur
Le capteur pour pompes a chaleur SOLINK
Capteur PVT SOLINK
SOLINK est une nouvelle génération de capteurs solaires spécialement développés pour les pompes à chaleur géothermiques. La production d’électricité photovoltaïque (PV) et la production de chaleur solaire thermique (T) sont réalisées simultanément. L’échangeur de chaleur à l’arrière, capte l’énergie solaire et l’énergie de l’air ambiant et permet l’alimentation en chaleur d’une pompe à chaleur même la nuit.
SOLINK permet donc le même niveau de performance que les pompes à chaleur géothermiques sans avoir besoin de terrassement ou de sondes. En outre, il y a l’avantage d’un fonctionnement sans bruit, ainsi que d’une installation flexible sur les toits ou sur la façade. Ces caractéristiques rendent le capteur SOLINK très attrayant en tant que source d’énergie.
Le couplage avec des sondes géothermiques ou le stockage enterré n’est pas nécessaire grâce à son rendement élevé. Il en résulte des systèmes de chauffage respectueux du climat avec de faibles coûts d’exploitation, qui produisent eux-mêmes leurs besoins en électricité au cours de l’année.
SOLINK
Double utilisation de la surface du toit, 10 fois pour la surface d‘échange
Fonctionnement silencieux
SOLINK fonctionne sans ventilateur et sans unité extérieure habituelle. L‘espace généralement occupé par la PAC redevient un endroit appréciable.
SOLINK
Toit plat, toit incliné ou façade? Consolar a la solution!
Les capteurs SOLINK peuvent être installés aussi bien sur des toits plats que sur des toits inclinés. Consolar vous fournit tous les composants nécessaires pour l’installation:
- Pour une installation sur toit incliné, Consolar fournit les capteurs SOLINK avec la sous-structure, les ancrages de toit, les vis, ainsi que les tuyaux de raccordement.
-
Pour une installation sur toit plat, vous bénéficiez de notre support de toit spécialisé incliné à 16°, orienté est-ouest. Le kit comprend les capteurs SOLINK avec la sous-structure, le rail au sol, les supports supérieurs et inférieurs, les boulons enfichables, le rail de montage LDC, les connecteurs en croix, la paroi arrière, le kit de bornes d’équilibrage de potentiel et les tuyaux de raccordement pour le branchement des conduites. Cette orientation est-ouest de 16° vous permet d’utiliser de manière optimale la surface disponible sans créer d’ombre.

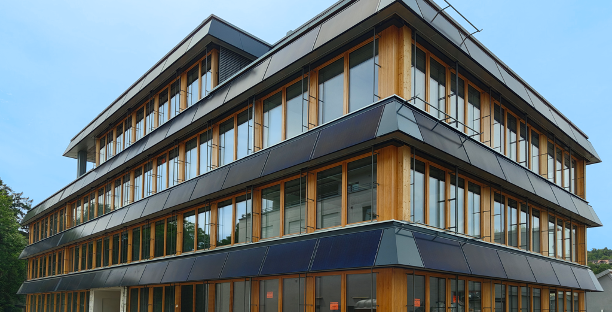

Bientôt disponible: solution façade
Un rendement plus élevé sans sondes
Pour avoir une faible consommation électrique, il était nécessaire jusque là de faire du terrassement ou des forages. SOLINK permet de s‘en passer. Dans la pluspart des cas, le toit ou la façade suffisent. Pour un investissement comparable, l‘efficacité est supérieure.
6% de production en plus, qualité et durée de vie
Avec ou sans la PAC, la grande surface de l‘échangeur assure une température plus basse du module PV. La production d‘électricité augmente de 6 à 10 % et grâce à la température moins élevée, la durée de vie est augmentée. SOLINK est testé depuis l‘hiver 2016/17 et est le fruit d‘un projet démarré en 2014.
Domaines d‘utilisation flexibles
- Maisons individuelles et collectives
- Bureaux et bâtiments commerciaux
- Bâtiments communaux
- Réseaux de chaleur
- Piscines
- Remplacement, extension de sondes géothermiques
Avantages pour l‘installateur
- Système à enficher simplement pour le raccordement hydraulique et électrique
- Jusqu‘à 7 capteurs peuvent être couplés simplement en une rangée
- Pas de fixation nécessaire pour la liaison entre capteurs
- Les liaisons flexibles sont installées en quelques secondes sans outil
- Pas d‘agrément Froid nécessaire pour le circuit solaire
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Certifications et essais
SOLINK a été récompensé en 2017 par le Prix de l‘efficacité et de la technique écologique de la région Baden-Württemberg.
SOLINK porte le label de qualité Solar-Keymark.
données techniques: SOLINK
| Capteur/Module | SOLINK 410 MH | SOLINK 410 MV | SOLINK 500 LH |
| Dimensions du capteur (L x H x P) Surface brute Poids | 1743 x 1143 x 53 mm 1,99 m² 32 kg | 1156 x 1730 x 53 mm 1,99 m² 32 kg | 2115 x 1143 x 53 mm 2,41 m² 39 kg |
| Dimensions d’ouverture Surface d‘ouverture | 1743 x 1128 mm 1,97 m² | 1156 x 1715 mm 1,98 m² | 2115 x 1128 mm 2,39 m² |
| Puissance nominale ¹⁾ | 410 Wp ± 3% | 410 Wp ± 3% | 500 Wp ± 3% |
| Tension/courant nominal ¹⁾ | 13,18 A / 31,1 V | 13,18 A / 31,1 V | 13,16 A / 38,0 V |
| Intensité de court circuit ¹⁾ | 13,90 A | 13,90 A | 13,85 A |
| Tension à vide ¹⁾ | 37,2 V | 37,2 V | 45,5 V |
| Rendement du module ¹⁾ | 21,0 % | 21,0 % | 21,0 % |
| Courant inverse maximal ¹⁾ | 25 A | 25 A | 25 A |
| Tension système max | 1500 V (classe de protection II) | 1500 V (classe de protection II) | 1500 V (Classe d'application A) |
| Temperature ²⁾ | -30 à +80 °C | -30 à +80 °C | -30 à +80 °C |
| Contenance | 3,4 l | 3,4 l | 4,2 l |
| Température de stagnation | 70 °C | 70 °C | 70 °C |
| Exposition ³⁾ | Orientation optimale sud et inclinaison 30° à 75°. | Orientation optimale sud et inclinaison 30° à 75°. | Orientation optimale sud et inclinaison 30° à 75°. |
1) Les données électriques ont été mesurées aux conditions PV standard. Les améliorations de refroidissement modulaires ne sont pas incluses. Les performances du module sont développées en permanence.
2) Conditions de Stockage. Les conditions d’utilisation dépendent de la concentration d’antigel.
3) Dans les zones avec de la neige, aucun angle plus petit ne devrait être choisi.
Téléchargements
| Informations sur le produit SOLINK | ||
| Certificat Keymark SOLINK | ||
| Documentation technique SOLINK (sur demande) |
